Tiefspeicher

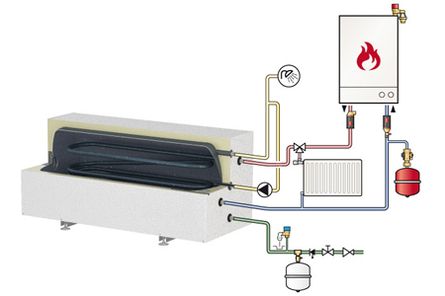

Indirekt beheizter, liegender Speicher mit fest eingeschweißtem Glattrohrwärmetauscher. Stabile Tragkonstruktion (max. Belastung durch Kesselgewicht: 300 kg). Geringer Platzbedarf der Gesamtanlage. Fußhöhenverstellung für schnelles und sicheres Ausrichten. Kombinierbar mit allen modernen Heizungsanlagen. Ausgerüstet mit Thermometer und Tauchhülse für Temperaturfühler.
Allgemeine Informationen
- Seitlicher Reinigungs- und Besichtigungsflansch DN 80.
- Zulässiger Betriebsüberdruck: Rohrschlange/Speicher: 10 bar/10 bar.
- Zulässige Betriebstemperatur: Rohrschlange/Speicher: 110 °C/95 °C (383 K/368 K).
- Hochwertige Emaillierung nach DIN 4753/3 inkl. Mg-Anode.
Isolierung
- Standardfarbe: weiß (RAL 9010).
- Wärmeschutzisolierung: Direkteinschäumung mit stabiler Stahlblechverkleidung.
| Abmessungen * | |||||||||
| Typ | Nenninhalt Liter | Heizfläche [m²] | F [mm] | H/E [mm] | Heizleistung [kW]** | Brauchwasserentnahme [l/h]** | Wärmedämmung | Gewicht [kg] | Best.-Nr. |
| Aquacell TS 120 | 120 | 0,4 | 830 | 600 | 10,9 | 189 | weiß | 103 | 419170 |
| Aquacell TS 150 | 150 | 0,6 | 1080 | 600 | 15,6 | 271 | weiß | 115 | 419180 |
| Aquacell TS 200 | 200 | 0,8 | 1330 | 600 | 18,7 | 325 | weiß | 136 | 419190 |
* Abmessung inklusive Isolierung
** Bei 80 °C (353 K) Vorlauftemperatur und 60 °C (333 K) Brauchwassertemperatur
Preise auf Anfrage Tel. +49 (0) 3933 821-0
| Abmessungen | ||||
| Typ | A [mm] | B [mm] | C [mm] | D [mm] |
| Aquacell TS 120-150-200 | 130 | 75 | 220 | 380 |
| Aquacell TS | |||
| Spezifikationen | 120 | 150 | 200 |
| Gesamtwärmeverlust (EN 12897) [W] | 55 | 62 | 70 |
| Energielabel | C | C | C |
* Bei 80 °C (353 K) Vorlauftemperatur und 60 °C (333 K) Brauchwassertemperatur
